Aplicación de barras colectoras laminadas en variadores de frecuencia de alto-voltaje: un análisis técnico para reducir la inductancia parásita y mejorar la confiabilidad del sistema

A medida que los variadores de frecuencia (VFD) de alto voltaje-evolucionan hacia voltajes más altos, corrientes más altas, frecuencias de conmutación más altas, miniaturización y mayor densidad de potencia, las velocidades de conmutación de los dispositivos de energía continúan aumentando. En consecuencia, la estructura de interconexión entre el bus de CC y los módulos de potencia se ha convertido en un factor crítico que influye en el rendimiento del sistema.



En condiciones de conmutación de alta-frecuencia, los métodos de conexión tradicionales-como barras colectoras y cables de cobre discretos-tienden a generar una inductancia parásita significativa. Esto provoca picos de tensión, oscilaciones y pérdidas de potencia adicionales durante la conmutación rápida de los dispositivos de potencia. Por lo tanto, las barras colectoras laminadas altamente integradas y de baja-inductancia se han convertido cada vez más en la solución de interconexión preferida para los circuitos de alimentación de CC de los VFD de alto-voltaje.

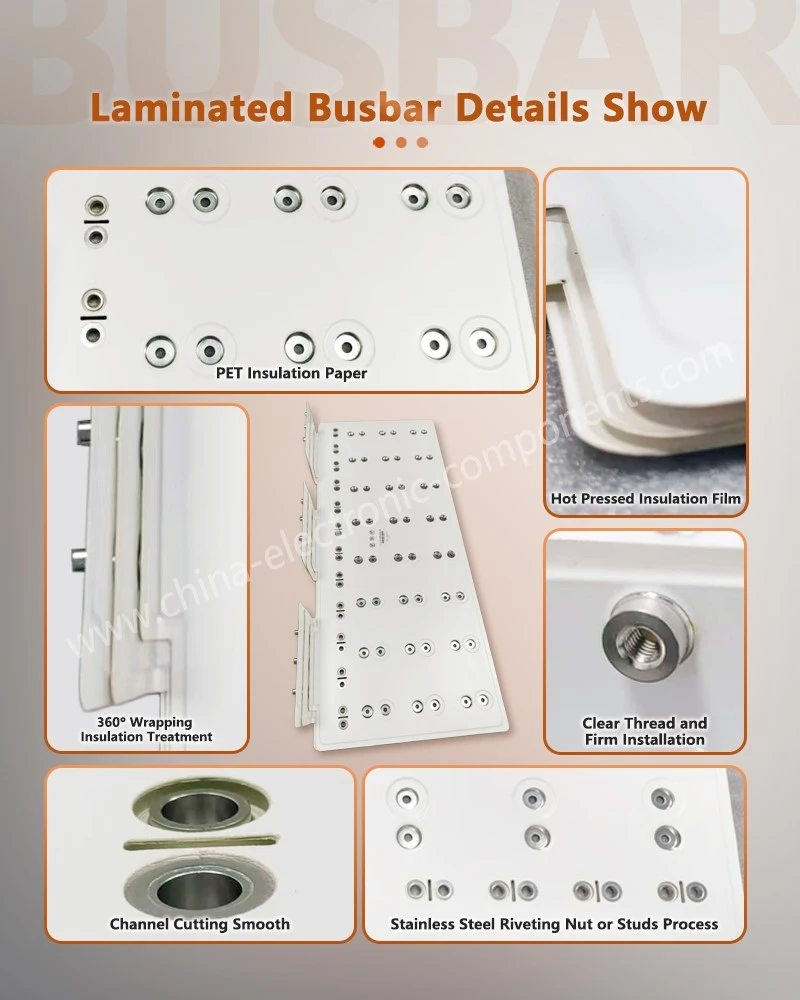

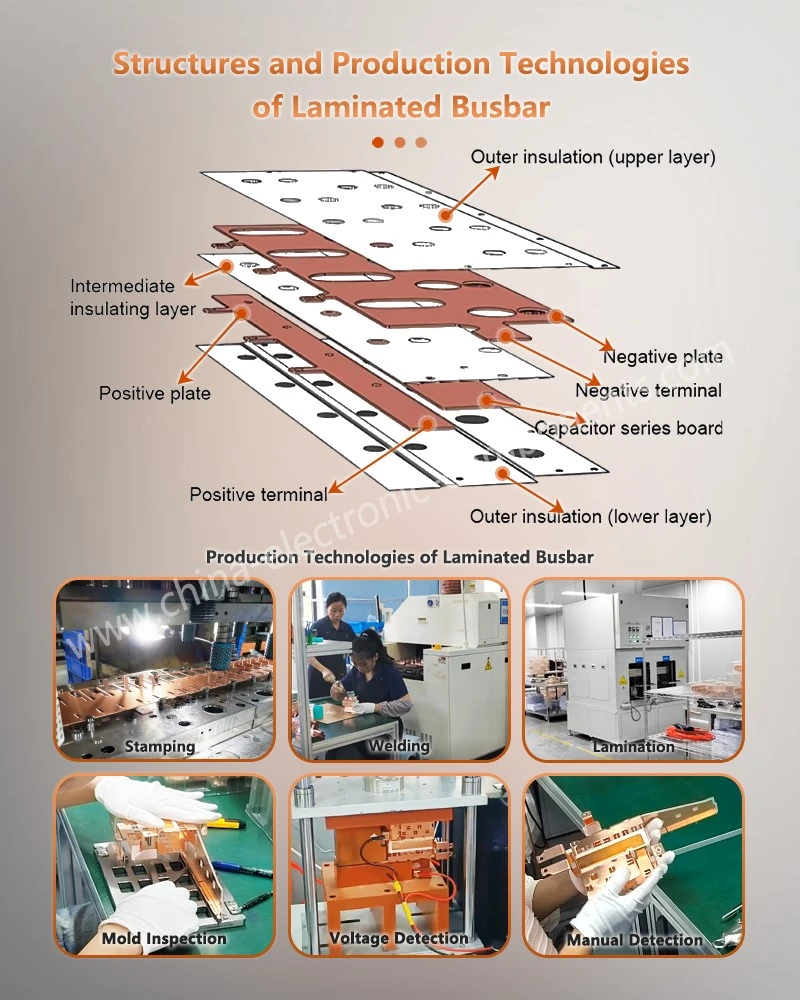

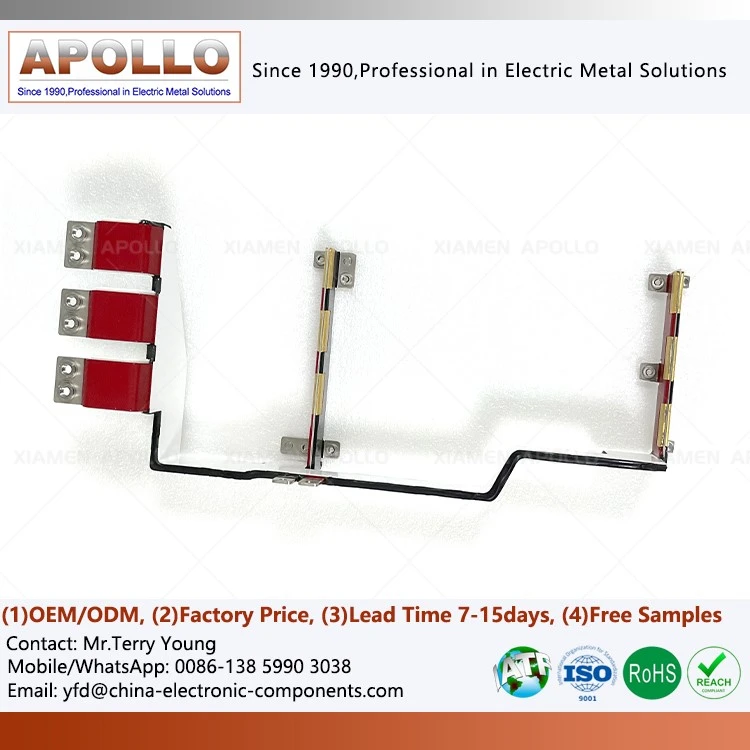

Una barra colectora laminada es esencialmente una estructura compuesta de interconexión eléctrica formada por capas alternas de metal conductor y material aislante. Las capas conductoras suelen utilizar materiales altamente conductores como cobre o aluminio; su espesor, ancho y número de capas se diseñan en función de las clasificaciones actuales, el espacio de instalación, los requisitos de aislamiento y las necesidades de gestión térmica.



El aislamiento eléctrico entre capas conductoras se logra mediante materiales aislantes y el conjunto se une-mediante laminación, unión adhesiva u otros procesos-para formar una estructura unificada. En comparación con el cableado tradicional de punto-a-punto, las principales ventajas de las barras colectoras laminadas son su capacidad para acortar las rutas de conmutación de corriente y reducir el área del bucle y los parámetros parásitos a través de la disposición adyacente de conductores positivos y negativos.



En los equipos de conversión de alta-potencia, la barra colectora no solo sirve para transmitir energía eléctrica, sino que también actúa como un componente clave que define los parámetros eléctricos del circuito de potencia. Desde una perspectiva de arquitectura del sistema, las interconexiones entre la barra colectora y componentes como condensadores de filtro, módulos de potencia y dispositivos de conmutación impactan directamente la impedancia y la respuesta dinámica del circuito de conmutación.



Para aplicaciones que involucran barras colectoras laminadas en convertidores de alta-potencia, lograr una estructura de baja-inductancia requiere un enfoque de diseño integrado que considere la topología de energía específica, el diseño de los componentes y las rutas de corriente; simplemente aumentar el espesor de la barra colectora de cobre no es suficiente para resolver estos problemas.







Los dispositivos de alimentación dentro de VFD de alto-voltaje frecuentemente se someten a operaciones rápidas de encendido-encendido y-apagado. Cuando un semiconductor de potencia-como un IGBT-se apaga, la corriente de carga debe transferirse desde su ruta de conducción original al circuito de funcionamiento libre en un período de tiempo extremadamente corto. Dado que los circuitos de potencia prácticos no son conductores ideales, inevitablemente existe inductancia parásita en diversos grados dentro de las barras colectoras, terminales de conexión, cables de dispositivos y las estructuras internas de los módulos de potencia.



Según las características eléctricas fundamentales de los inductores, la inductancia parásita genera un voltaje inducido correspondiente a la tasa de cambio de la corriente cuando esa corriente sufre un cambio significativo durante un período corto. En escenarios de conmutación de alta-corriente y alta-di/dt, incluso la inductancia parásita en el rango de decenas de nanohenrios puede causar un sobreimpulso sustancial de voltaje transitorio. Los picos de voltaje excesivos se superponen al voltaje del bus de CC, lo que somete a los dispositivos de energía a una tensión eléctrica instantánea que excede su voltaje de funcionamiento en estado estable-.



Los picos de voltaje persistentemente altos no solo aumentan la tensión de voltaje en los dispositivos, sino que también exacerban las pérdidas de conmutación y las interferencias electromagnéticas. En casos extremos, los voltajes transitorios pueden exceder la capacidad de resistencia nominal del dispositivo, comprometiendo así la longevidad del dispositivo y la confiabilidad del sistema. En consecuencia, para los variadores de frecuencia (VFD) de alto voltaje-, reducir la inductancia parásita en el bucle de alimentación a menudo produce mayores beneficios a nivel del sistema-que simplemente suprimir los picos al disminuir las velocidades de conmutación.



Los enfoques tradicionales-como aumentar la resistencia de la puerta o reducir la velocidad de conmutación-pueden reducir di/dt y, por lo tanto, mitigar los picos de voltaje transitorios. Sin embargo, estos métodos generalmente prolongan los tiempos de conmutación y extienden el período de superposición de voltaje-corriente durante el proceso de conmutación, lo que en última instancia conduce a mayores pérdidas de conmutación. Por lo tanto, reducir la inductancia parásita del bucle de alimentación mediante el diseño estructural-y al mismo tiempo mantener velocidades de conmutación razonables-es una estrategia crucial para mejorar la eficiencia general de los VFD de alto-voltaje.





El mecanismo central por el cual las barras colectoras laminadas reducen la inductancia parásita no es simplemente aumentar el área de la sección transversal-del conductor; más bien, implica minimizar el área efectiva del bucle optimizando las rutas de corriente y la distribución espacial de los campos magnéticos. Cuando las capas conductoras positivas y negativas están muy espaciadas y transportan corriente en direcciones opuestas, los campos magnéticos generados alrededor de los dos conductores se cancelan entre sí de manera efectiva.



Las barras colectoras tradicionales de una sola-capa o los cables discretos suelen requerir un espacio considerable para establecer conexiones entre los terminales positivos y negativos, lo que genera recorridos de corriente más largos y una mayor separación entre los conductores. Esto crea un área de bucle de corriente más grande y, en consecuencia, una inductancia parásita más alta. Por el contrario, las estructuras laminadas colocan los conductores positivos y negativos lo más cerca posible, lo que obliga a las corrientes a fluir en direcciones opuestas a lo largo de caminos adyacentes; esto minimiza el almacenamiento de energía del campo magnético y reduce la inductancia del bucle.



Esta característica estructural ha provocado que la filosofía de diseño de barras colectoras laminadas evolucione desde una simple interconexión conductiva hacia el control de la impedancia del bucle de potencia. En los equipos modernos de electrónica de potencia, la barra colectora ya no es simplemente un "conductor" en el sentido mecánico; se ha convertido en un componente funcional crítico que da forma al rendimiento eléctrico del sistema.







Cuanto más rápida sea la velocidad de conmutación de los dispositivos de potencia, más estrictos serán los requisitos para las estructuras de interconexión externas. En los sistemas IGBT tradicionales basados ​​en silicio-con velocidades de conmutación relativamente lentas, es posible que un cierto nivel de parámetros parásitos no se manifieste inmediatamente como un problema grave. Sin embargo, con la llegada de topologías y dispositivos de potencia de alta-frecuencia que ofrecen mayor densidad de potencia, el impacto de la inductancia parásita en el rendimiento dinámico del sistema se ha vuelto cada vez más significativo.



Para los sistemas que utilizan dispositivos de conmutación-rápida, el diseño de la barra colectora debe priorizar la distancia física entre el condensador del enlace de CC-y el módulo de alimentación. Una distancia mayor normalmente da como resultado una ruta de conmutación de corriente más larga, lo que hace más difícil controlar la inductancia parásita. En consecuencia, los diseños deben apuntar a minimizar la longitud de los bucles de conmutación de alta-frecuencia y colocar estratégicamente condensadores de desacoplamiento para garantizar que las corrientes de alta-frecuencia puedan completar su circuito a través del camino más corto posible.



En los inversores de tres-niveles y de varios-niveles, los bucles de alimentación son más complejos e implican múltiples rutas de conmutación entre diferentes tramos de puente y nodos de voltaje. En tales casos, la barra colectora no solo debe cumplir con los requisitos actuales-de transporte y aislamiento, sino también gestionar las disparidades de inductancia en diferentes caminos. El diseño de barras colectoras laminadas para inversores de tres-niveles a menudo requiere una disposición de conductores multi-capa alineada con la topología del circuito para garantizar una buena simetría geométrica entre las distintas rutas de corriente.



Si hay una disparidad excesiva en la inductancia parásita entre ramas paralelas, puede ocurrir una distribución desigual de la corriente durante el funcionamiento dinámico, sometiendo ciertos dispositivos de potencia a un mayor estrés térmico y de corriente. Por lo tanto, el diseño de barras colectoras multi-capa debe abordar simultáneamente factores como el intercambio de corriente, el acoplamiento electromagnético, las limitaciones de espacio de instalación y la gestión térmica.





Más allá de reducir la inductancia parásita, la estructura laminada mejora la integración del circuito de alimentación. Los conjuntos de barras colectoras tradicionales normalmente constan de múltiples barras de cobre discretas, cables de conexión, componentes de aislamiento y hardware de montaje, lo que requiere pasos separados para el posicionamiento, la fijación y la conexión eléctrica durante el montaje.



A medida que el espacio interno para el equipo se vuelve cada vez más limitado, dichas estructuras discretas tienden a complicar el proceso de ensamblaje. Una ventaja clave de las barras colectoras laminadas en instalaciones complejas es su capacidad para integrar múltiples rutas conductoras independientes en un conjunto único y unificado. Esto aclara las conexiones eléctricas y al mismo tiempo reduce la cantidad de-cableado en el sitio y la cantidad de puntos de conexión.



Esta estructura integrada también facilita el diseño modular. Cuando una serie de productos abarca varias potencias nominales o dimensiones de montaje, las especificaciones de las barras colectoras se pueden adaptar ajustando el espesor, el ancho, el número de capas y la posición de los terminales del conductor, mejorando así la escalabilidad estructural.



Para equipos de conversión de energía con restricciones espaciales estrictas, las estructuras compuestas de múltiples-capas permiten la disposición tridimensional-de múltiples nodos eléctricos dentro de un espacio limitado. Al asignar diferentes potenciales o rutas de corriente a distintas capas conductoras, estas barras colectoras compuestas permiten que circuitos de potencia complejos logren una configuración más compacta.





Las barras colectoras de los variadores de frecuencia (VFD) de alto-voltaje no solo deben cumplir requisitos de baja-inductancia, sino que también deben garantizar la confiabilidad del aislamiento-a largo plazo. A medida que aumentan los niveles de voltaje del sistema, se requiere un diseño sistemático de las distancias de aislamiento, los espacios libres eléctricos, las distancias de fuga y la rigidez dieléctrica de los materiales aislantes-tanto entre capas conductoras como entre capas conductoras y estructuras metálicas externas.



Los materiales de aislamiento para barras colectoras laminadas deben seleccionarse en función del voltaje de funcionamiento, la temperatura, la humedad, los niveles de contaminación y los factores ambientales mecánicos. Para aplicaciones de alto-voltaje, las consideraciones se extienden más allá de la resistencia dieléctrica intrínseca del material e incluyen el envejecimiento térmico-a largo plazo, las características de absorción de humedad, el rendimiento de descarga parcial y la confiabilidad de la unión entre capas.



En aplicaciones exigentes-como barras colectoras para inversores de alto-voltaje-a prueba de explosiones-la estructura de aislamiento debe tener en cuenta el impacto a largo plazo-de la vibración del equipo, los ciclos térmicos y los entornos industriales complejos. El proceso de diseño debe ir más allá del rendimiento de la tensión soportada-inicial para garantizar la estabilidad del aislamiento durante el transcurso del funcionamiento-a largo plazo.



Los espacios de aire importantes entre los conductores y los materiales aislantes pueden provocar una concentración localizada de campos eléctricos y un mayor riesgo de descarga parcial en condiciones de alto-voltaje y rápido-pulso. En consecuencia, los procesos de fabricación deben garantizar una unión entre capas de alta-calidad y emplear tratamientos de borde y encapsulación de aislamiento adecuados para minimizar la posible concentración de campos eléctricos.







Las barras colectoras de los VFD de alto-voltaje transportan corrientes sustanciales durante períodos prolongados, lo que genera calor Joule debido a la resistencia del conductor. El diseño de barras colectoras requiere equilibrar la capacidad de transporte-de corriente, las pérdidas resistivas, la disipación de calor y la resistencia mecánica.



Si bien las barras colectoras de cobre estrechas y gruesas tradicionales pueden aumentar-la capacidad de transporte de corriente al ampliar el área de sección transversal-, pueden enfrentar limitaciones en cuanto a espacio, instalación y disipación de calor en equipos compactos. Las estructuras laminadas suelen emplear capas conductoras anchas y delgadas; esto mejora la distribución de corriente al aumentar el ancho conductivo efectivo y facilita la gestión térmica al alinearse con las rutas de flujo de aire internas del equipo.



Para equipos que funcionan a altas frecuencias, también se debe considerar el impacto del efecto superficial y el efecto de proximidad en la resistencia de CA. A medida que aumenta la frecuencia, la distribución de corriente a través de la sección transversal-del conductor se vuelve no-uniforme; en consecuencia, una barra colectora más gruesa no es necesariamente mejor. El espesor óptimo del conductor se determina considerando exhaustivamente la frecuencia de operación, las formas de onda de corriente, los requisitos de aumento de temperatura y los procesos de fabricación.



El acoplamiento térmico entre las distintas capas también debe tenerse en cuenta en el diseño. Existen distintas rutas de conducción de calor entre las capas conductoras, las capas aislantes y el aire circundante. Cuando sea necesario, se pueden utilizar simulaciones térmicas para identificar puntos críticos, lo que permite una optimización localizada en áreas como terminales, regiones de alta densidad de corriente y curvas.





Las barras colectoras laminadas no se limitan a los variadores de frecuencia variables de alto voltaje- tradicionales. A medida que la electrónica de potencia evoluciona hacia frecuencias y densidades de potencia más altas, su aplicación se ha ampliado para incluir inversores industriales, controladores de motores, transporte ferroviario, vehículos eléctricos y sistemas de almacenamiento de energía.



En los inversores industriales, las barras colectoras laminadas de baja-inductancia se utilizan con frecuencia para acortar los bucles de CC y reducir los voltajes transitorios de conmutación, lo que permite que los módulos de potencia funcionen en condiciones de tensión eléctrica más favorables. Para sistemas de conmutación de alta-potencia y alta-frecuencia, las barras colectoras de baja-inductancia minimizan el exceso y la oscilación, estableciendo una base estructural superior para la eficiencia del sistema y el control de EMI.



En el sector de los vehículos de nueva energía, los sistemas de propulsión eléctrica exigen una mayor densidad de potencia, menor peso y mayor confiabilidad. Las barras colectoras laminadas para vehículos eléctricos deben adaptarse a limitaciones tales como espacio de instalación limitado, alta transmisión de corriente, vibración, fluctuaciones de temperatura y confiabilidad del aislamiento; en consecuencia, sus estructuras suelen estar diseñadas-a medida para integrarse con controladores de motores, inversores y sistemas de bus de CC.



En los sistemas de transporte ferroviario, las barras colectoras también deben soportar vibraciones a largo plazo-, variaciones de temperatura y condiciones de funcionamiento de alto-voltaje. Las prioridades de diseño para productos como las barras colectoras laminadas para metro suelen incluir el montaje mecánico, el aislamiento eléctrico, la capacidad de carga-de corriente y la confiabilidad ambiental-a largo plazo.



Para vehículos ferroviarios y sistemas convertidores de tracción, la estructura de la barra colectora también debe estar completamente integrada con módulos de potencia, condensadores de filtro y otros equipos de alto-voltaje. El diseño debe abordar no sólo el rendimiento eléctrico sino también las limitaciones espaciales internas y el entorno operativo del vehículo.





El diseño de barras colectoras para módulos de potencia IGBT debe basarse en el circuito de conmutación real en lugar de simplemente replicar las dimensiones estándar. Factores como la ubicación de los terminales del módulo de potencia, la disposición del capacitor de CC, la corriente nominal, el voltaje de operación y la frecuencia de conmutación influyen en la estructura final.



El desarrollo de barras colectoras laminadas personalizadas para IGBT normalmente implica varias etapas: análisis de parámetros eléctricos, diseño estructural, selección de materiales, diseño de aislamiento, verificación de simulación y prueba de prototipos. Los diseñadores primero deben definir el circuito de alimentación principal y el circuito de conmutación de alta-frecuencia y luego determinar las posiciones relativas de las capas conductoras en función del flujo de corriente.



Durante la fase de diseño estructural, se deben minimizar los caminos tortuosos y los nodos de conexión innecesarios, y se debe mantener la simetría geométrica en los circuitos críticos. Para barras colectoras de alta-corriente, se debe prestar especial atención al hacinamiento de corriente en las áreas terminales para evitar una densidad de corriente excesiva causada por orificios de montaje, recortes o estrechamientos localizados.



Una vez que se completa el diseño estructural, se utiliza la simulación electromagnética para calcular la inductancia parásita, la densidad de corriente y la distribución del campo magnético, mientras que la simulación térmica analiza el aumento de temperatura en estado estable-. Los sistemas de alto-voltaje también requieren verificación de la rigidez dieléctrica, las características de descarga parcial y la confiabilidad ambiental.






El desarrollo de variadores de frecuencia de alto-voltaje ha impulsado la mejora continua de las estructuras de interconexión eléctrica. Si bien las barras y cables de cobre discretos tradicionales ofrecen estructuras simples y fabricación flexible, sus parámetros parásitos y la complejidad del ensamblaje se han convertido en problemas críticos en sistemas de alta-frecuencia, alto-voltaje y alta-potencia-.



Barras colectoras laminadasProporcionan un método de interconexión más compacto para la electrónica de potencia al acortar las rutas de corriente, reducir el espacio entre conductores positivos y negativos, optimizar la cancelación del campo magnético e integrar múltiples capas conductoras. Su valor radica no solo en reducir la inductancia parásita sino también en mejorar el ensamblaje del sistema, la gestión del aislamiento, la gestión térmica y la confiabilidad estructural. A medida que los dispositivos de potencia de alta-frecuencia, los sistemas HVDC y los convertidores de alta-potencia-continúen evolucionando, el diseño de barras colectoras priorizará cada vez más la optimización sinérgica del rendimiento eléctrico, térmico, mecánico y de aislamiento.



Para diversos tipos de equipos, el diseño ideal de barra colectora laminada no consiste simplemente en minimizar la inductancia; más bien, implica la optimización integral de todo el circuito eléctrico y, al mismo tiempo, se satisfacen los requisitos de capacidad de carga-actual, aislamiento, disipación de calor, resistencia mecánica y capacidad de fabricación.



Desde esta perspectiva, las barras laminadas han pasado de ser un componente convencional para la transmisión de energía eléctrica a un elemento estructural crítico dentro de los sistemas electrónicos de potencia. Al gestionar eficazmente los parámetros parásitos, optimizar las rutas de conmutación y mejorar la integración estructural, estas barras colectoras brindan un soporte esencial para el funcionamiento estable, compacto y confiable de variadores de frecuencia de alto-voltaje y otros equipos electrónicos de alta-potencia.
