Conector trenzado de cobre estañado flexible de cobre trenzado
Descripción de productos

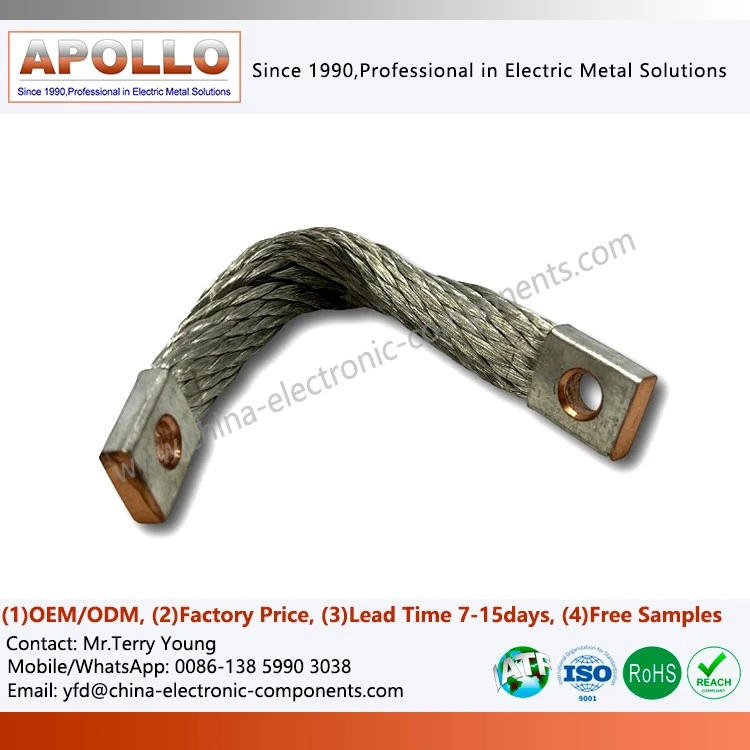

El conector trenzado de cobre estañado flexible Braid Copper es un componente eléctrico formado-trenzando con precisión múltiples hebras de alambre de cobre estañado ultra-fino en un conductor flexible plano o tubular, con terminales de cobre unidos en ambos extremos mediante engarzado o soldadura fuerte. Diseñado para establecer una ruta eléctrica altamente flexible y de baja -resistencia entre componentes sujetos a movimiento relativo, vibración o desplazamiento causado por expansión y contracción térmica, se usa ampliamente en aplicaciones como transformadores, aparamenta, paquetes de baterías de vehículos eléctricos, generadores y equipos de rectificación de alta-potencia.
Proceso de fabricación
Preparación del alambre de cobre
El alambre de cobre en bruto para conector flexible de cobre trenzado con extremos de estaño se recoce para mejorar la flexibilidad y la ductilidad. La pureza del cobre es rigurosamente inspeccionada para garantizar el cumplimiento de la norma C11000, con un contenido de cobre mayor o igual al 99,95%.
01
Trenzado y Conformación
El alambre de cobre recocido se trenza y trenza utilizando maquinaria especializada para lograr la estructura y densidad de trenzado requeridas. Los ángulos de trenzado y la tensión se controlan durante el proceso para garantizar la consistencia de las derivaciones de potencia flexibles trenzadas.
02
Prensado de terminales
Los terminales en ambos extremos están hechos de tubos de cobre o material de tira y se unen mediante engarzado sin soldadura mediante una punzonadora o una prensa hidráulica. La presión de engarzado se calibra con precisión según la sección transversal del conductor-y las especificaciones del terminal para garantizar una conexión segura y confiable.
03
Tratamiento superficial
Los acabados superficiales-como estaño, níquel o plata-se aplican según los requisitos del cliente. El proceso de estañado utiliza métodos químicos o electrolíticos para garantizar un recubrimiento completo y uniforme que proporcione una protección estable contra la corrosión para los conectores flexibles trenzados de cobre.
04
Características técnicas
Extremos solidificados
Los extremos del conductor de cobre flexible se procesan mediante soldadura por difusión, transformando su estructura interna en un bloque único y sólido de cobre electrolítico denso. Esto permite que los extremos resistan pares de apriete extremadamente altos durante la instalación en el sitio-sin desarrollar la holgura interna o los huecos que a menudo se encuentran en los terminales engarzados estándar.
Lanzamiento a medida
El ángulo de trenzado (paso) de los hilos de cobre se optimiza mediante un análisis computacional preciso. Un trenzado demasiado apretado sacrifica flexibilidad, mientras que un trenzado demasiado suelto reduce la capacidad de carga-de corriente. Nuestro ángulo de malla estándar garantiza una amortiguación elástica suficiente contra la tensión de tracción y, al mismo tiempo, mantiene un alto factor de llenado para el conector flexible de cobre trenzado con extremos de estaño.
Bordes libres de rebabas-
Utilizando procesos de estampado de precisión y pasivación de bordes-, los bordes de las derivaciones de energía flexibles trenzadas y las paredes internas de los orificios de los pernos son lisos y libres de rebabas. Esto previene eficazmente la ionización del aire o los incidentes de formación de arcos causados por la "descarga de corona" (descarga de punta) en entornos de alta-corriente y alto-voltaje.
Preguntas frecuentes
Q: ¿Se desprenderá la capa de estaño de los conectores flexibles trenzados de cobre con el tiempo?
A:Cuando se produce mediante procesos de estañado-estándar y se verifica mediante pruebas de adhesión, el recubrimiento permanece estable a largo plazo en condiciones normales de funcionamiento.
Q: ¿Cómo funciona el derivador de alimentación flexible trenzado en entornos de alta-vibración?
A:Su estructura trenzada y diseño de material elástico absorben eficazmente la energía de vibración, asegurando conexiones confiables.
Q: ¿Cómo se organiza el envío del conductor de cobre flexible?
A:Si tiene un transportista en China, podemos enviarle la mercancía.
Si no tiene un transportista en China, podemos organizar el envío directamente desde la fábrica mediante transporte urgente internacional, transporte aéreo o marítimo, según sus preferencias.
contáctanos
NuestroConector trenzado de cobre estañado flexible de cobre trenzadoproporciona soluciones de conexión confiables y flexibles para sus sistemas eléctricos. Comuníquese con nuestro equipo profesional si está evaluando especificaciones técnicas para un proyecto específico, necesita muestras para realizar pruebas o desea analizar la personalización masiva y los detalles de entrega. Proporcionaremos apoyo preciso en la selección de productos y colaboración eficiente en proyectos adaptados a los requisitos específicos de su aplicación.
